Zestaw podkładek próżniowych V-Pad 55 SP do serii D/M
Zestaw STEPCRAFT V-Pad 55 SP zawiera wszystkie materiały potrzebne do rozpoczęcia profesjonalnej technologii mocowania próżniowego, w tym skrzynkę próżniową i cztery podkładki próżniowe V-Pad 55 SP.

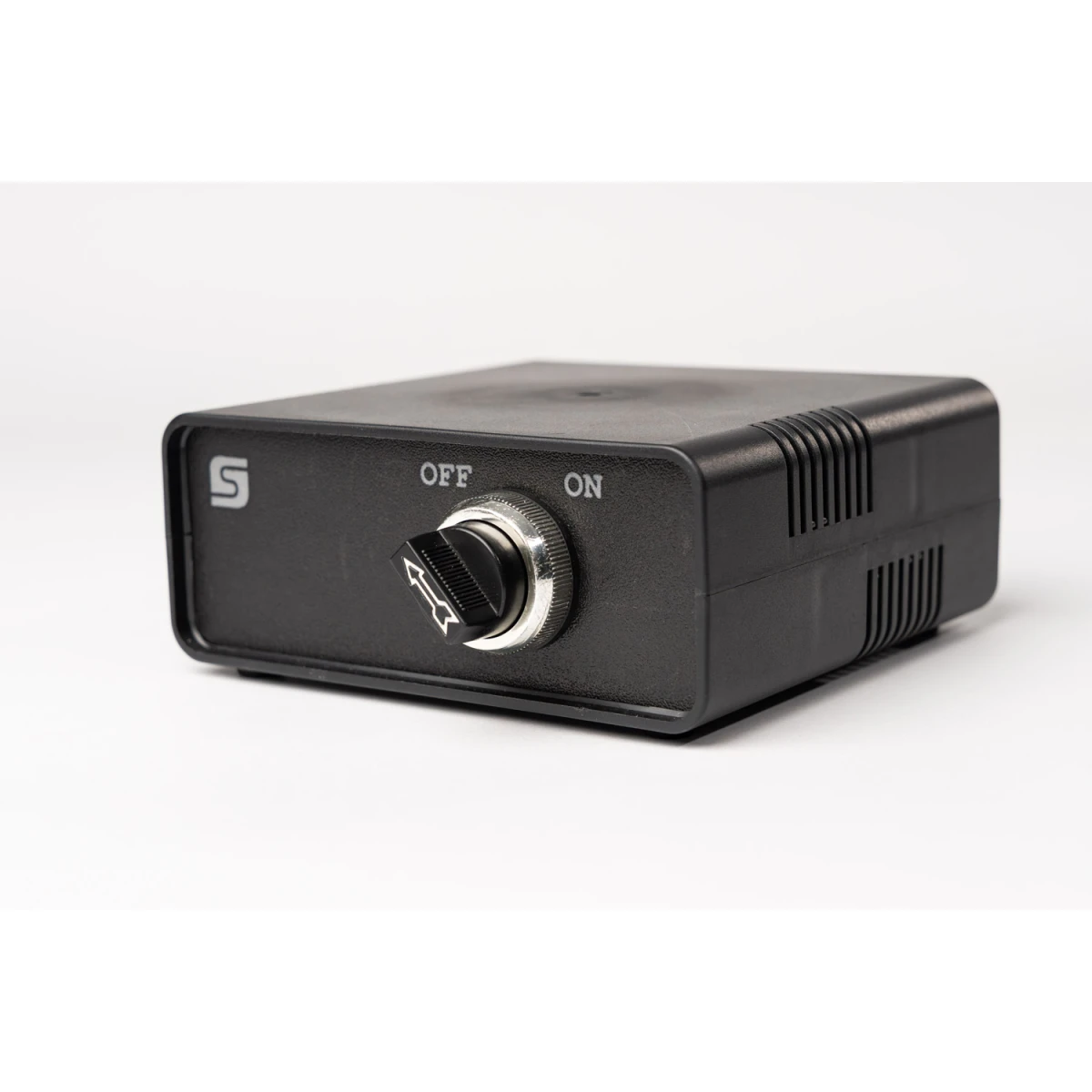

Skrzynka próżniowa wykorzystuje sprężone powietrze podłączonej sprężarki do wytworzenia niezbędnego nadciśnienia dla tłoka podnoszącego V-Pad 55 SP lub, za pomocą prostego przełącznika ręcznego, podciśnienia do zamocowania przedmiotu obrabianego. Podciśnienie jest wytwarzane przez zintegrowany eżektor próżniowy.

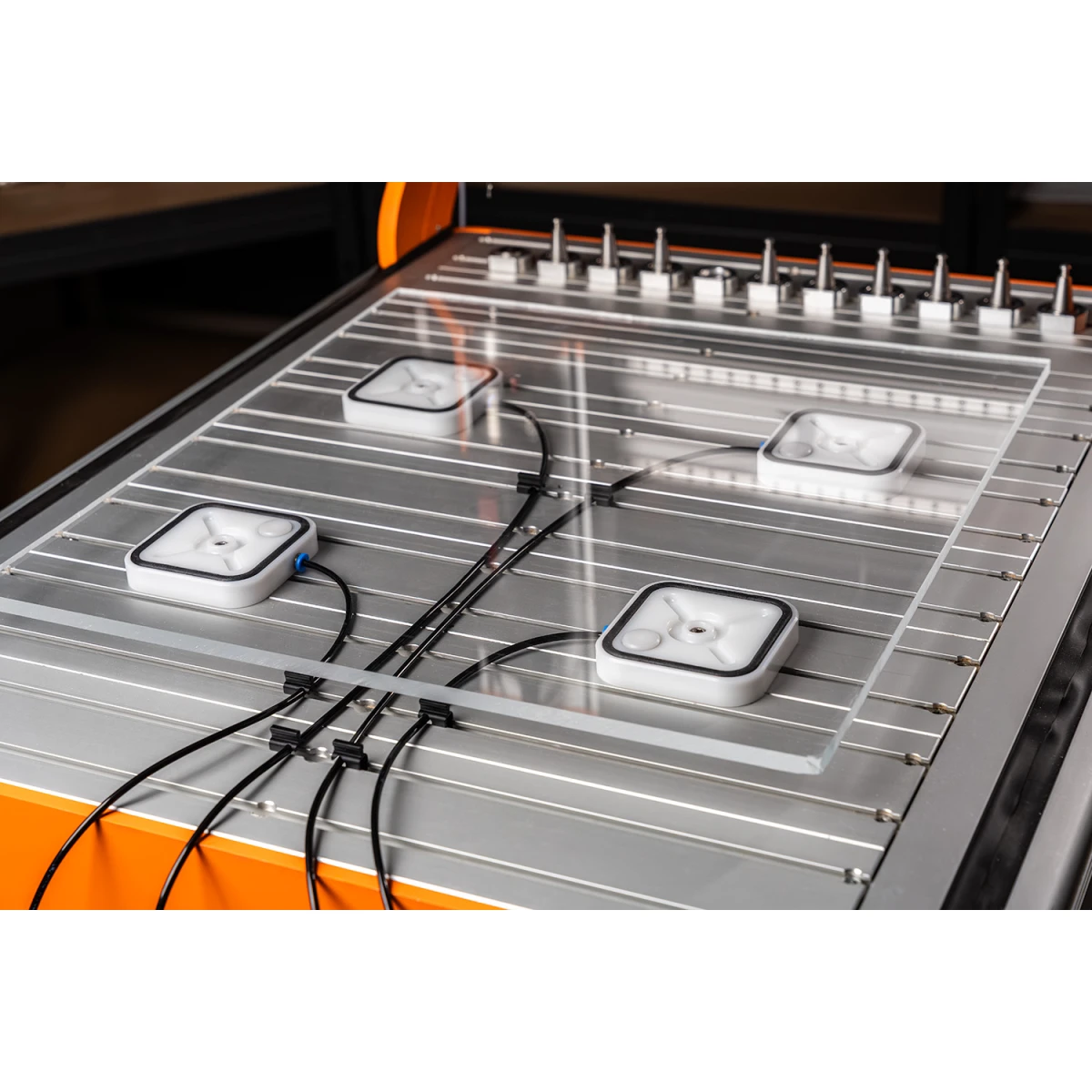

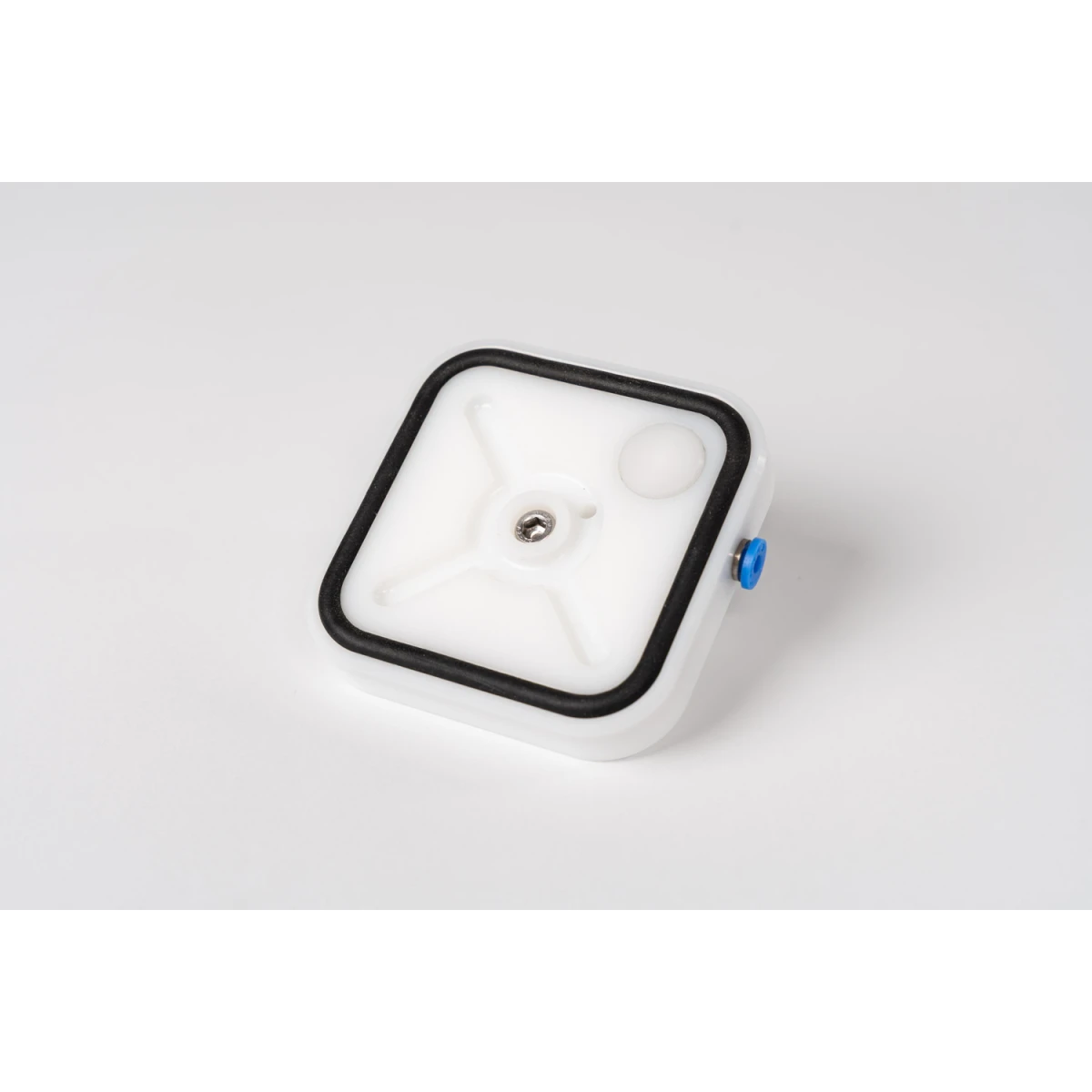

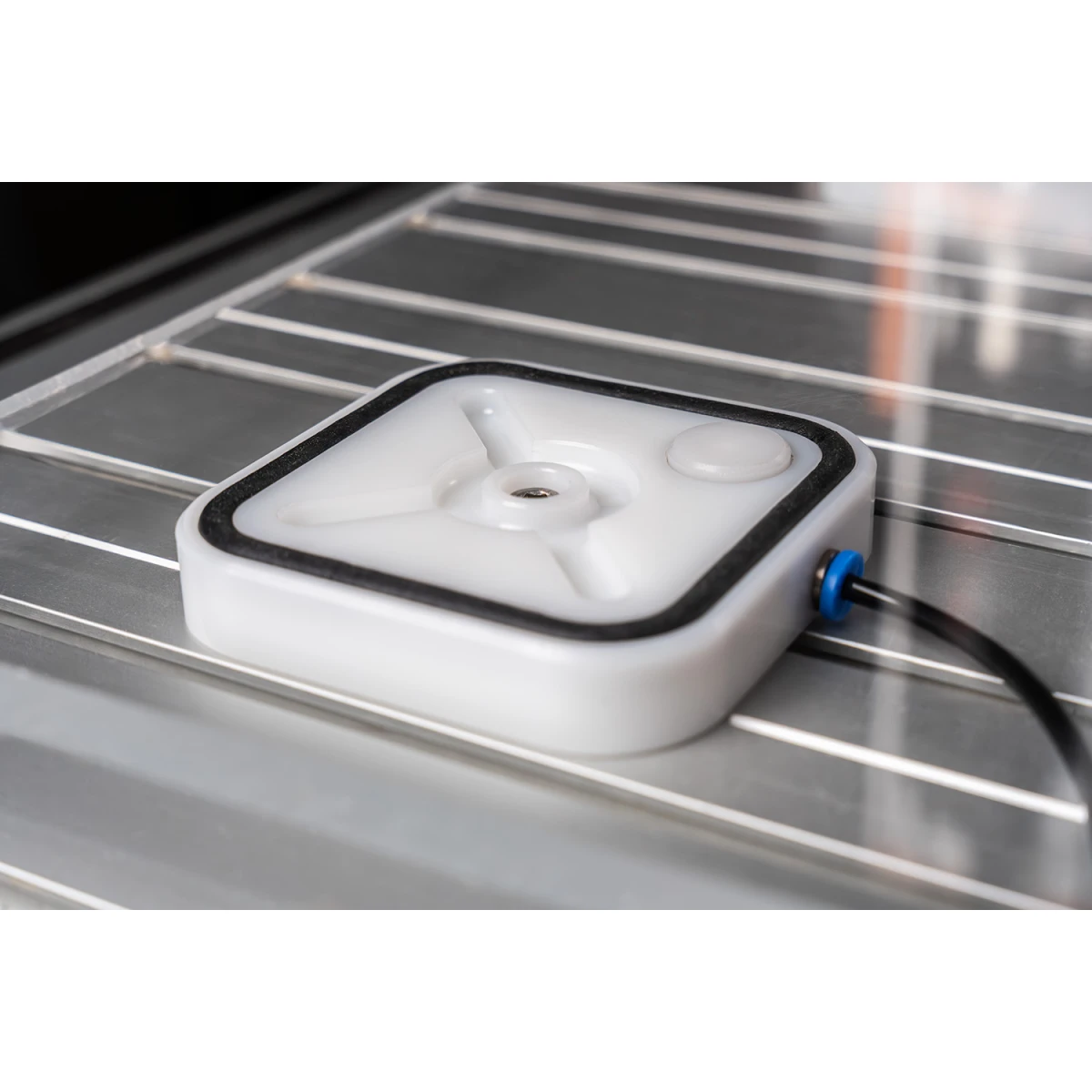

Podkładki charakteryzują się dużą siłą trzymania i zintegrowanym tłokiem podnoszącym (trzpieniem przesuwnym) dla łatwego pozycjonowania przedmiotu obrabianego. Pojedyncza podkładka jest mocowana za pomocą jednej śruby w rowku stołu maszyny.
Podkładki są kompatybilne z chłodziwem, a dodatkowe podkładki można zamontować w razie potrzeby.
Po odessaniu, przedmioty obrabiane są mocowane na wysokości dokładnie 16 mm nad stołem maszyny.
Dane techniczne komory próżniowej:
Kontrola nadciśnienia/podciśnienia: przełącznik ręczny
Zużycie powietrza: maks. 7 litrów/min.
Podciśnienie: maks. – 0,85 bar

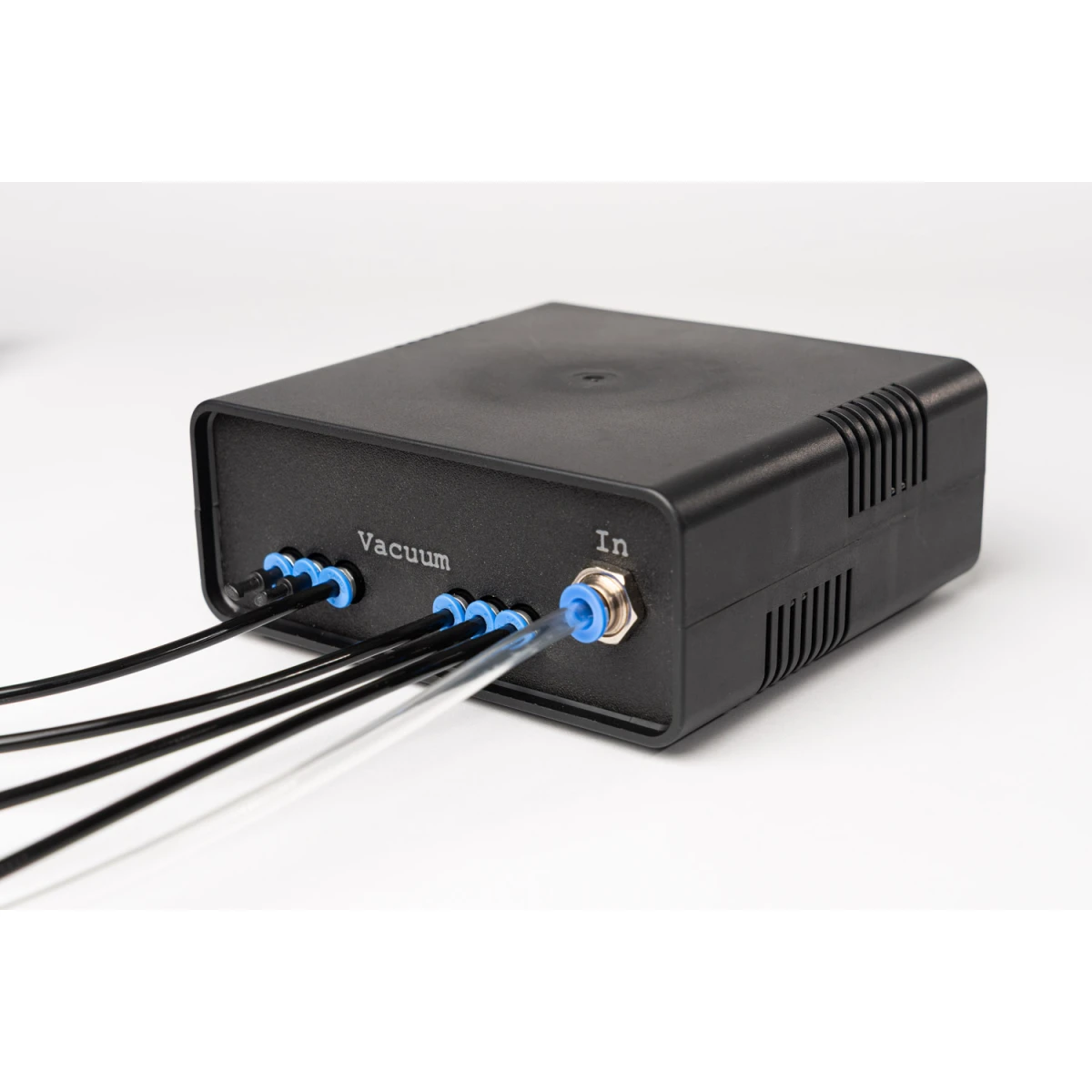

Wejście przyłączeniowe: wtykowe 6 mm
Wyjście przyłączeniowe: wtykowe 4 mm
Dane techniczne podkładki próżniowej:
Materiał do produkcji: Tworzywo sztuczne przemysłowe PE 500 (polietylen o dużej masie cząsteczkowej, PE-HMW), charakteryzujące się wysoką udarnością i odpornością na ścieranie oraz dobrymi właściwościami ślizgowymi.
Wymiary zewnętrzne: 92 x 92 x 16 mm
Efektywna powierzchnia podciśnienia: 55 cm² , co daje siłę trzymania około 39 kg przy podciśnieniu 0,7 bar.
Przyłącze węża: 4 mm
Sznur uszczelniający: kauczuk syntetyczny EPDM, średnica 6 mm

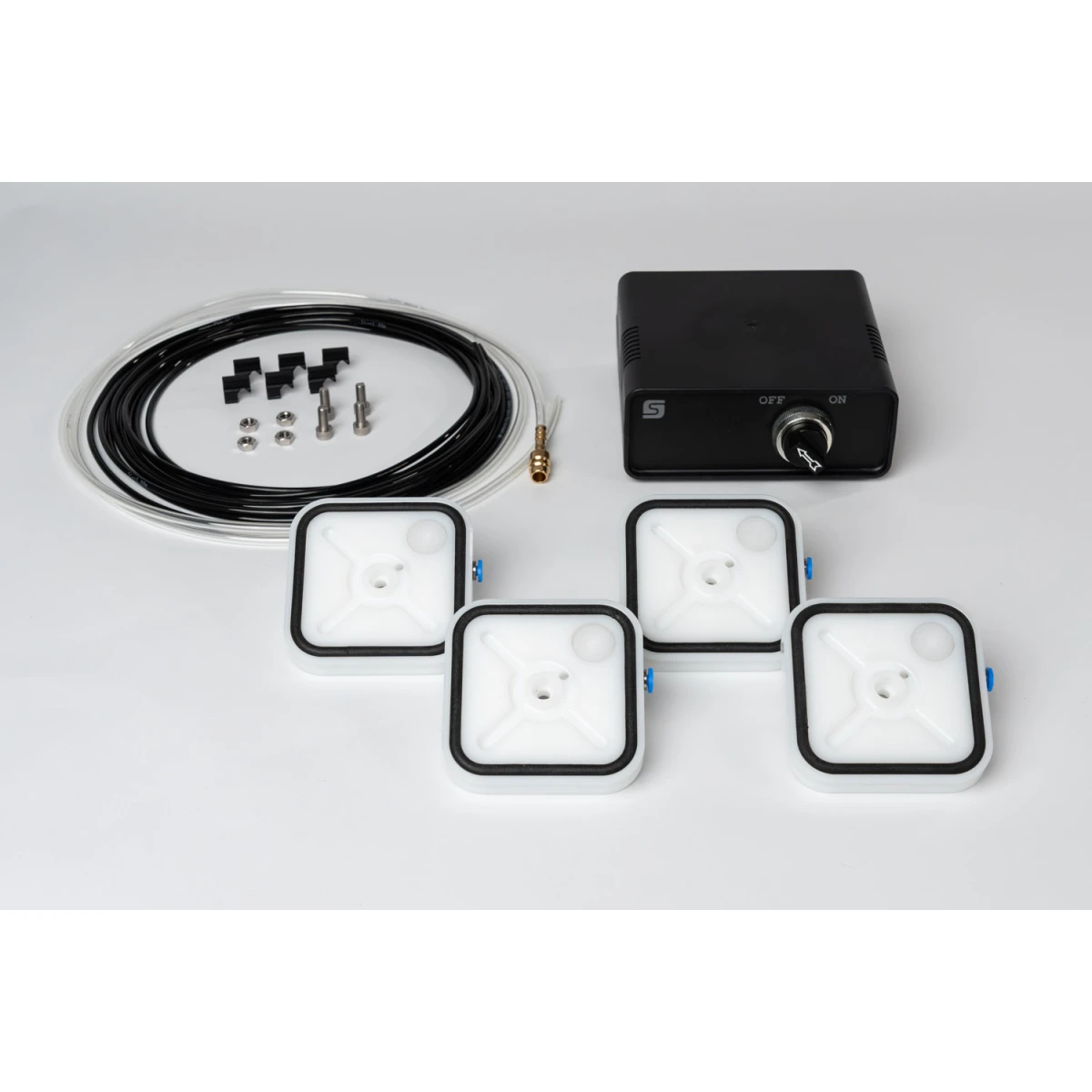

Zakres dostawy:
1x skrzynka próżniowa
4 x podkładki próżniowe V-Pad 55 SP z sznurkiem uszczelniającym i złączem wciskowym 4 mm
4x Materiał montażowy (śruba M6 i nakrętka)
Wąż powietrzny 4 x 2 m d = 4 mm
1 x 3 m wąż pneumatyczny o średnicy 6 mm z przyłączem sprężonego powietrza 1/2 cala

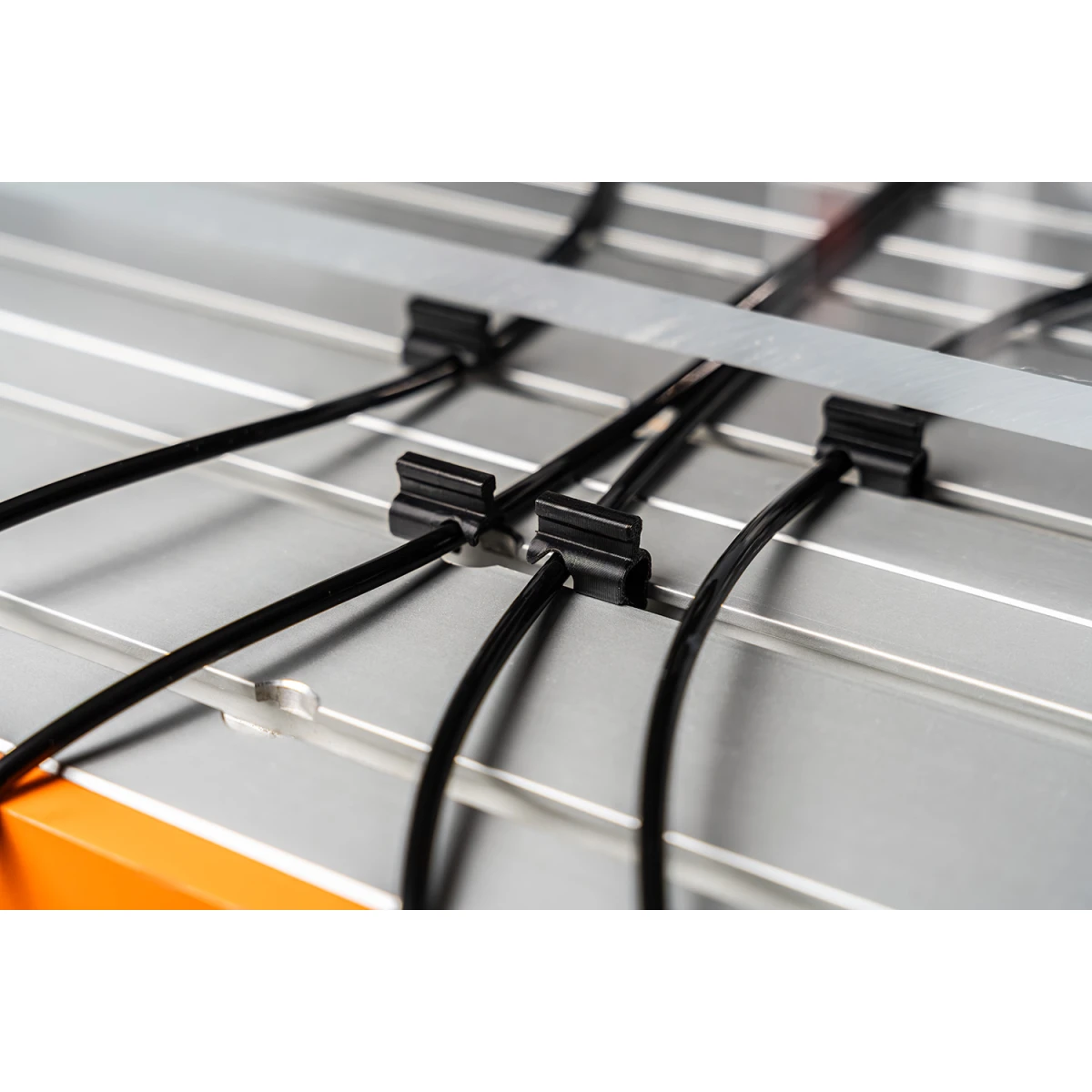

8x klipsów mocujących przewód pneumatyczny
