Podkładka próżniowa V-Pad 55 SP

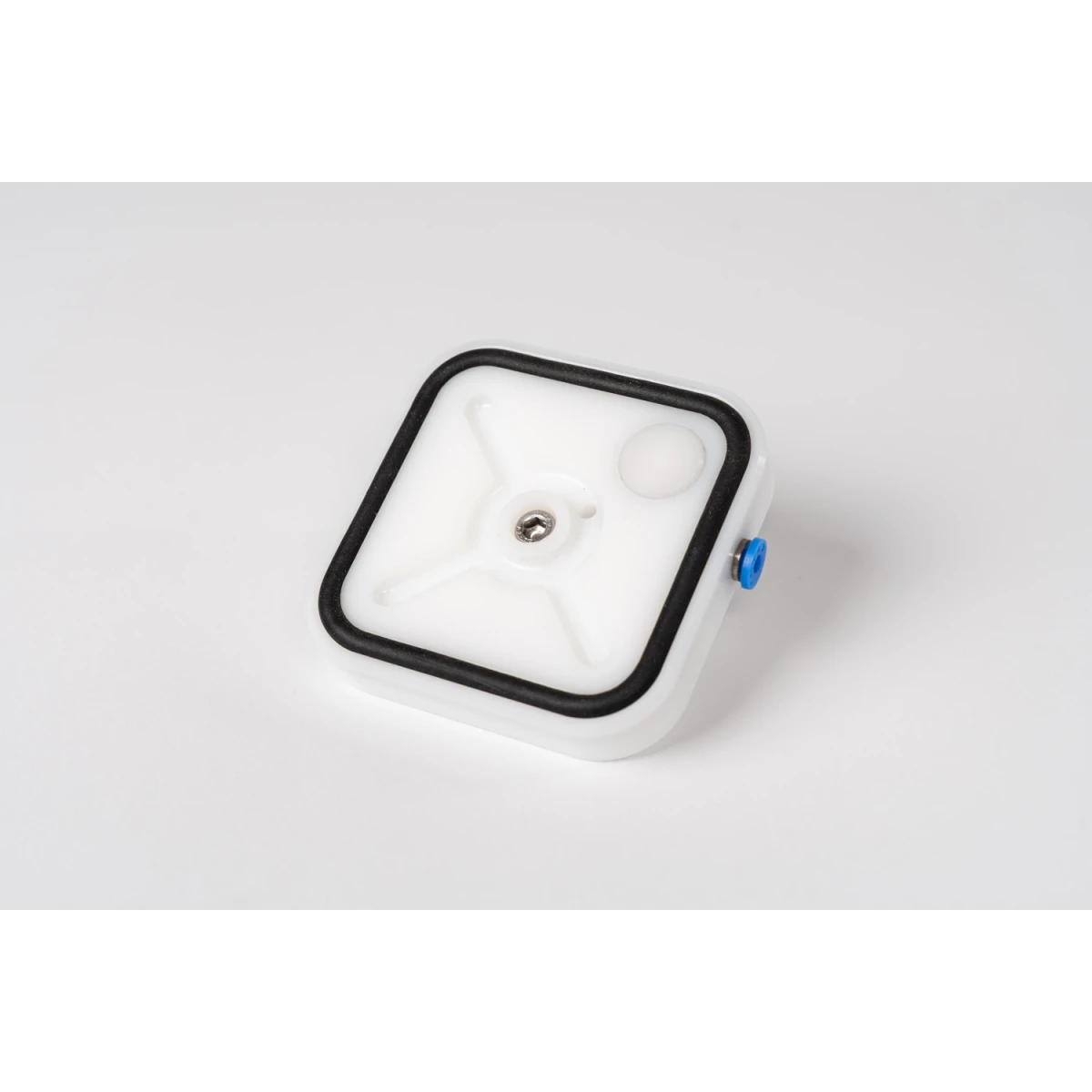

STEPCRAFT V-Pad 55 SP to podciśnieniowa podkładka o dużej sile trzymania i tłoku podnoszącym, który ułatwia pozycjonowanie przedmiotu obrabianego.

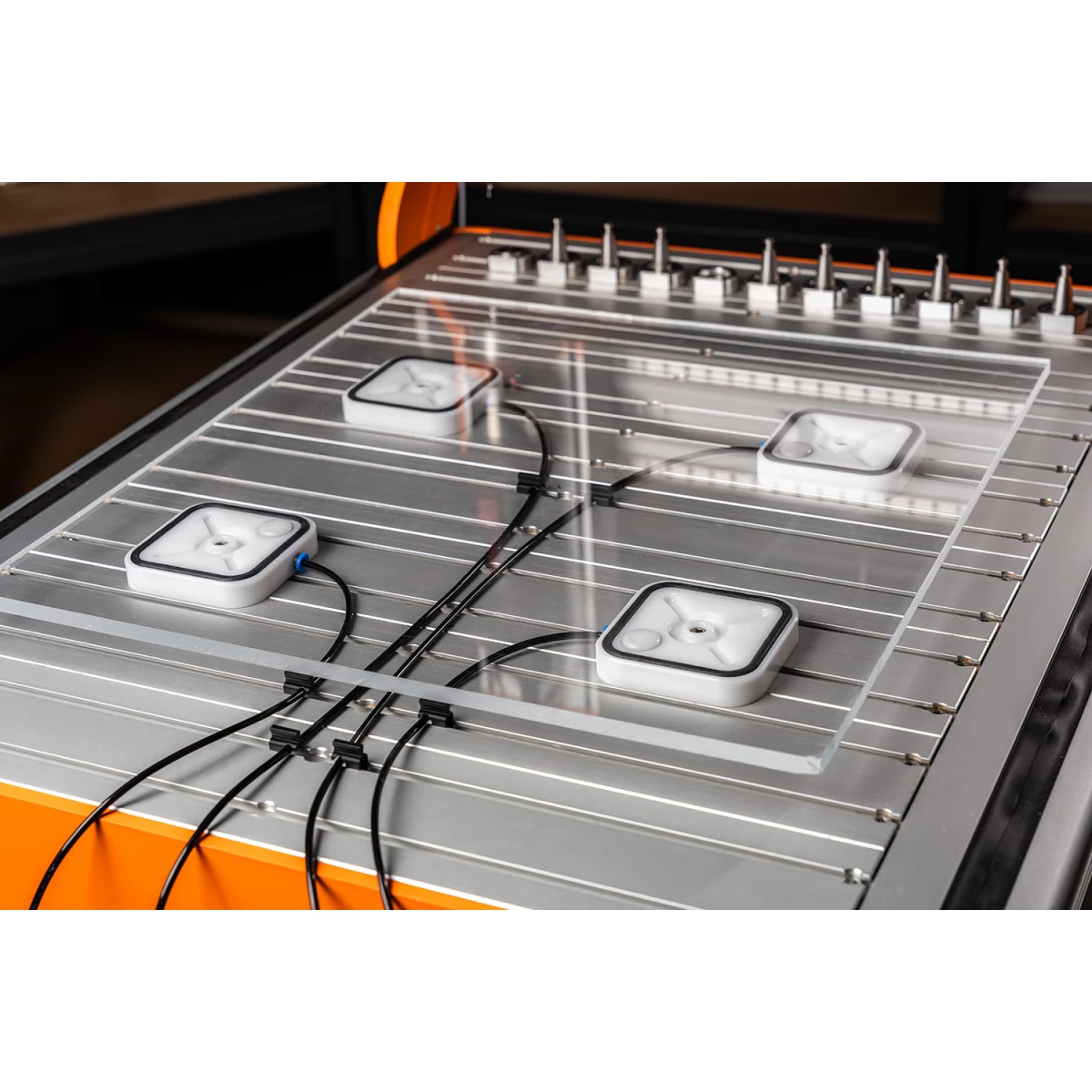

Podkładka jest kompatybilna z chłodziwem i można łączyć ze sobą dowolną liczbę podkładek.

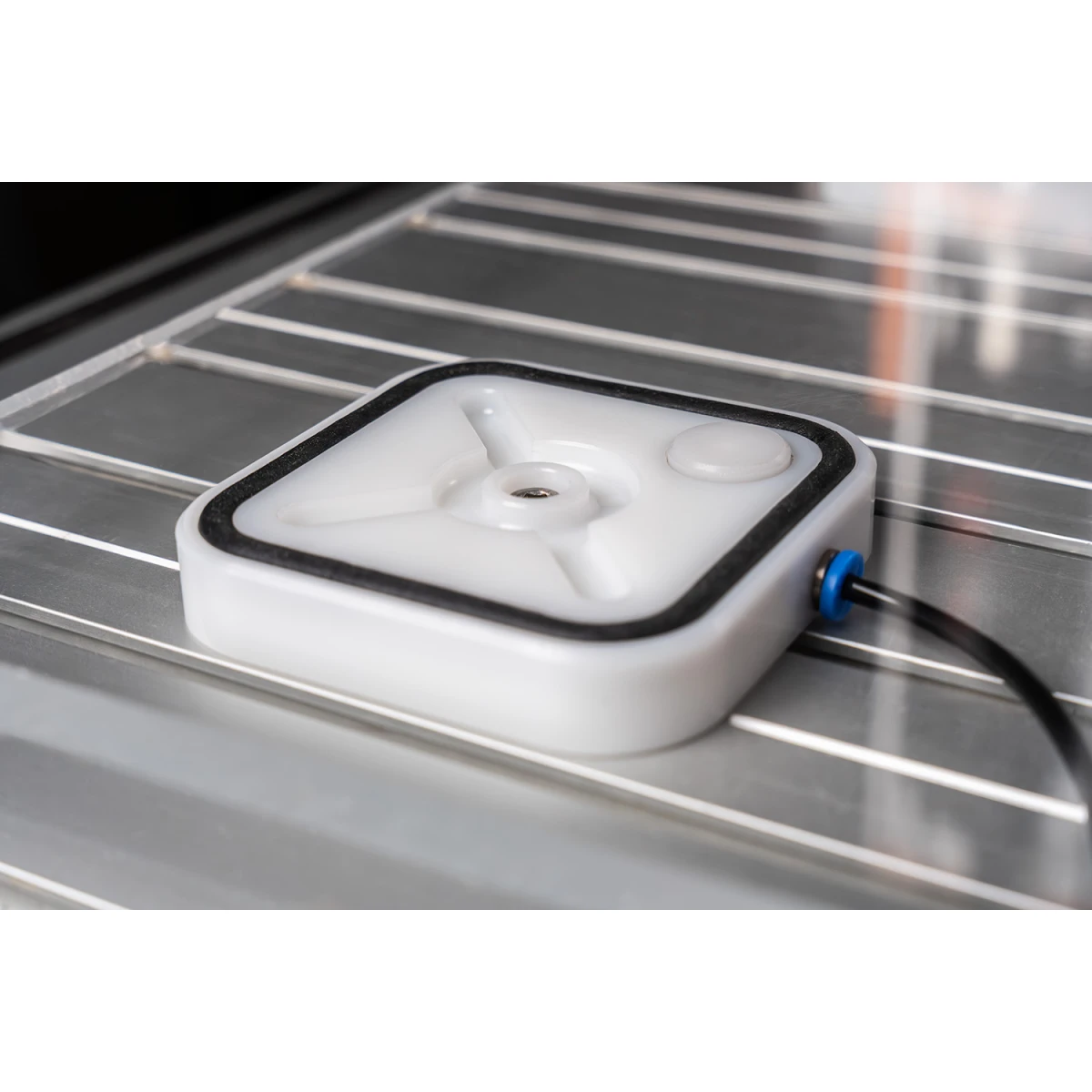

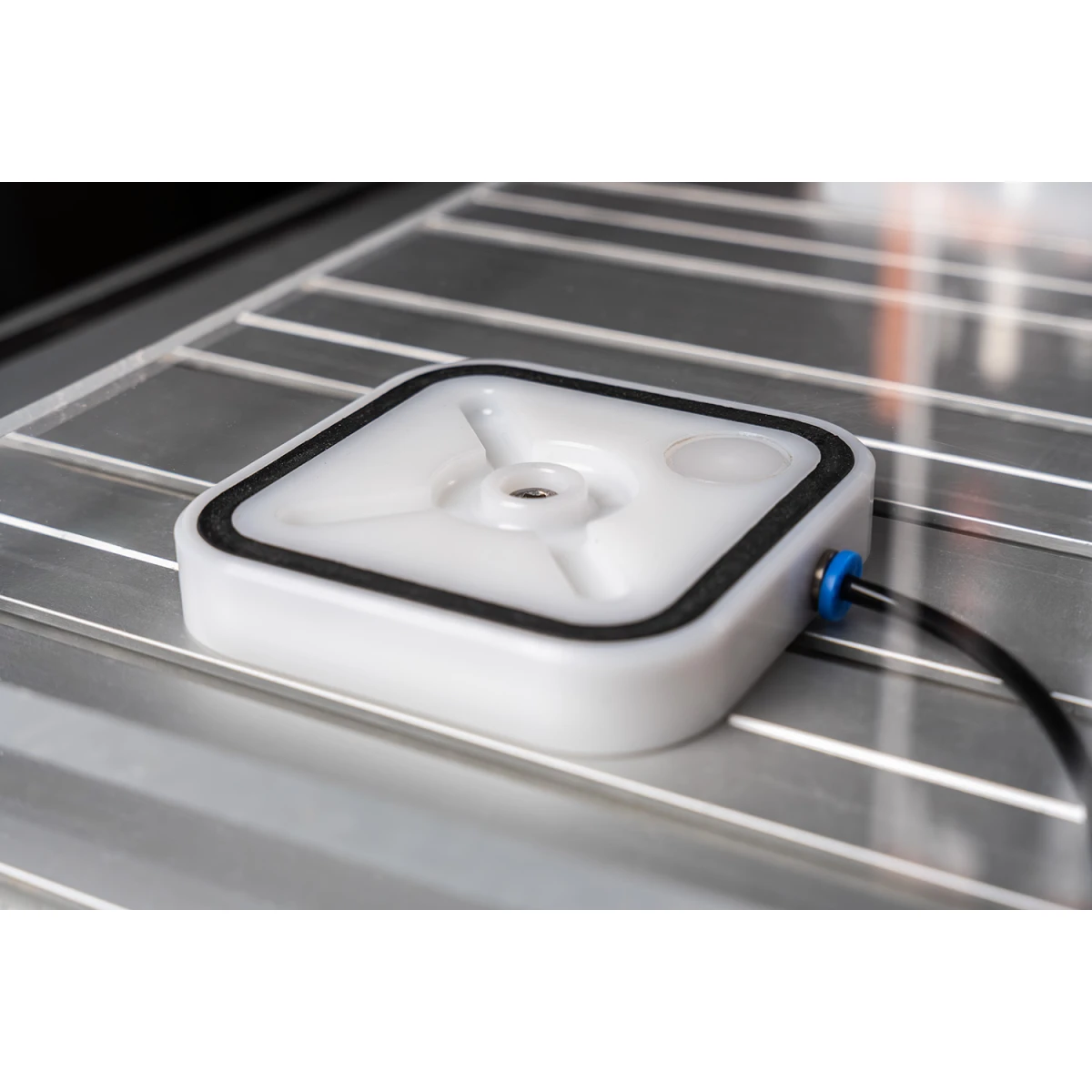

Podkładkę mocuje się łatwo za pomocą jednej śruby w rowku stołu maszyny.

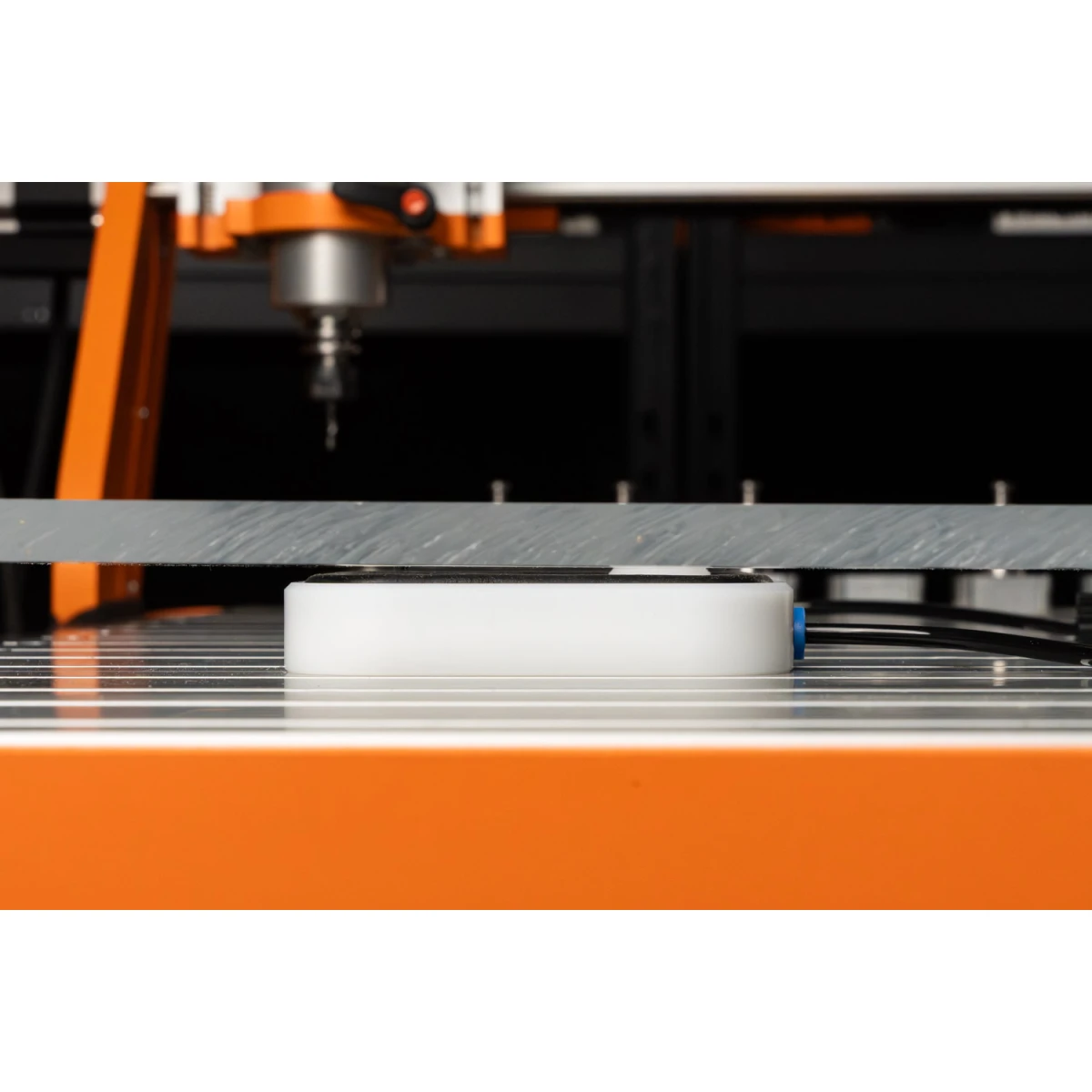

Po zassaniu, przedmioty obrabiane są mocowane na wysokości dokładnie 16 mm nad stołem maszyny.
Dane techniczne:
Materiał do produkcji: Tworzywo sztuczne przemysłowe PE 500 (polietylen o dużej masie cząsteczkowej, PE-HMW), charakteryzujące się wysoką udarnością i odpornością na ścieranie oraz dobrymi właściwościami ślizgowymi.
Wymiary zewnętrzne: 92 x 92 x 16 mm
Efektywna powierzchnia podciśnienia: 55 cm² , co daje siłę trzymania około 39 kg przy podciśnieniu 0,7 bar.
Przyłącze węża: 4 mm
Sznur uszczelniający: kauczuk syntetyczny EPDM, średnica 6 mm

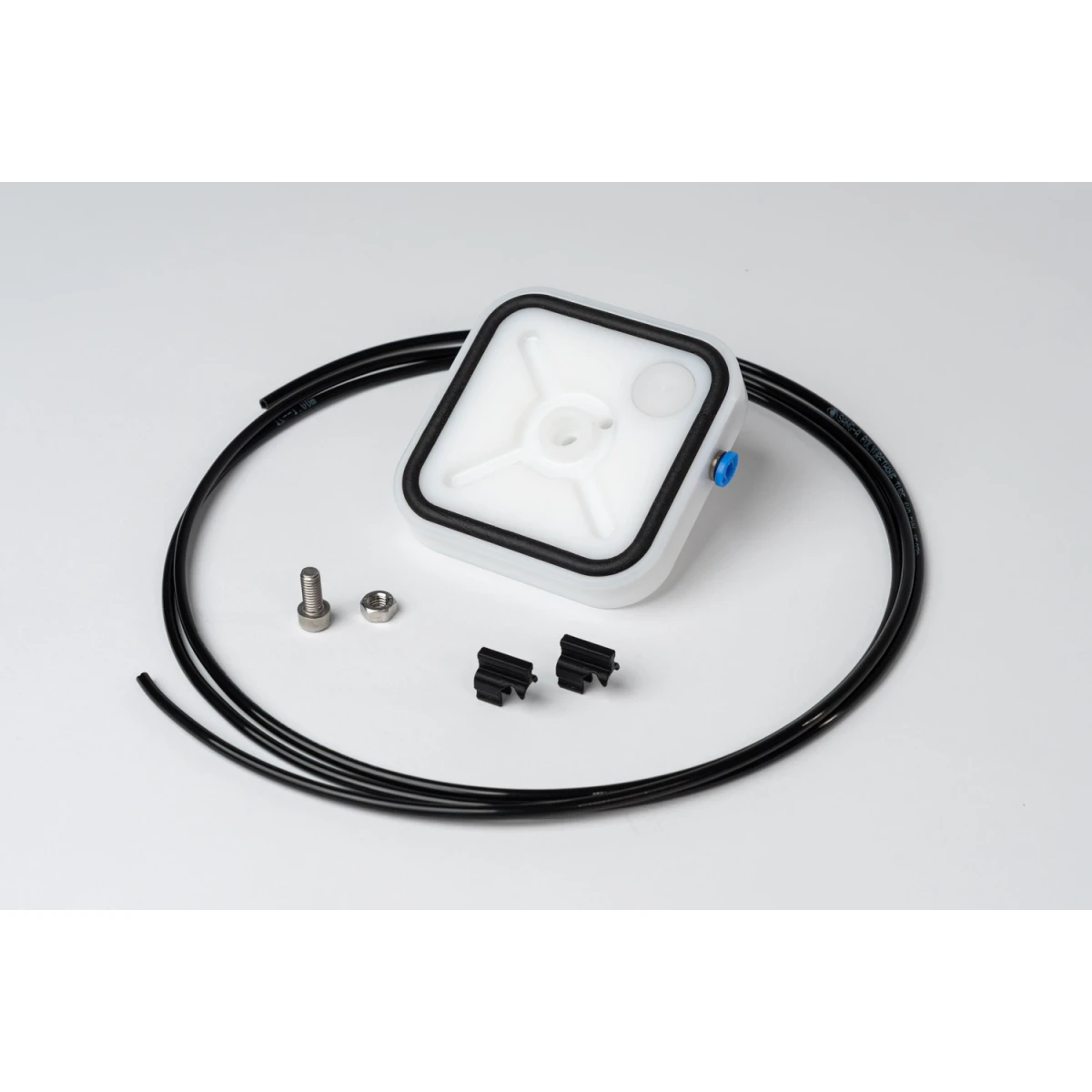

Zakres dostawy:
1 x podkładka próżniowa V-Pad 55 SP z sznurkiem uszczelniającym i złączem wtykowym 4 mm
1x Materiał montażowy (śruba M6 i nakrętka)
1 x 2 m wąż pneumatyczny, średnica 4 mm

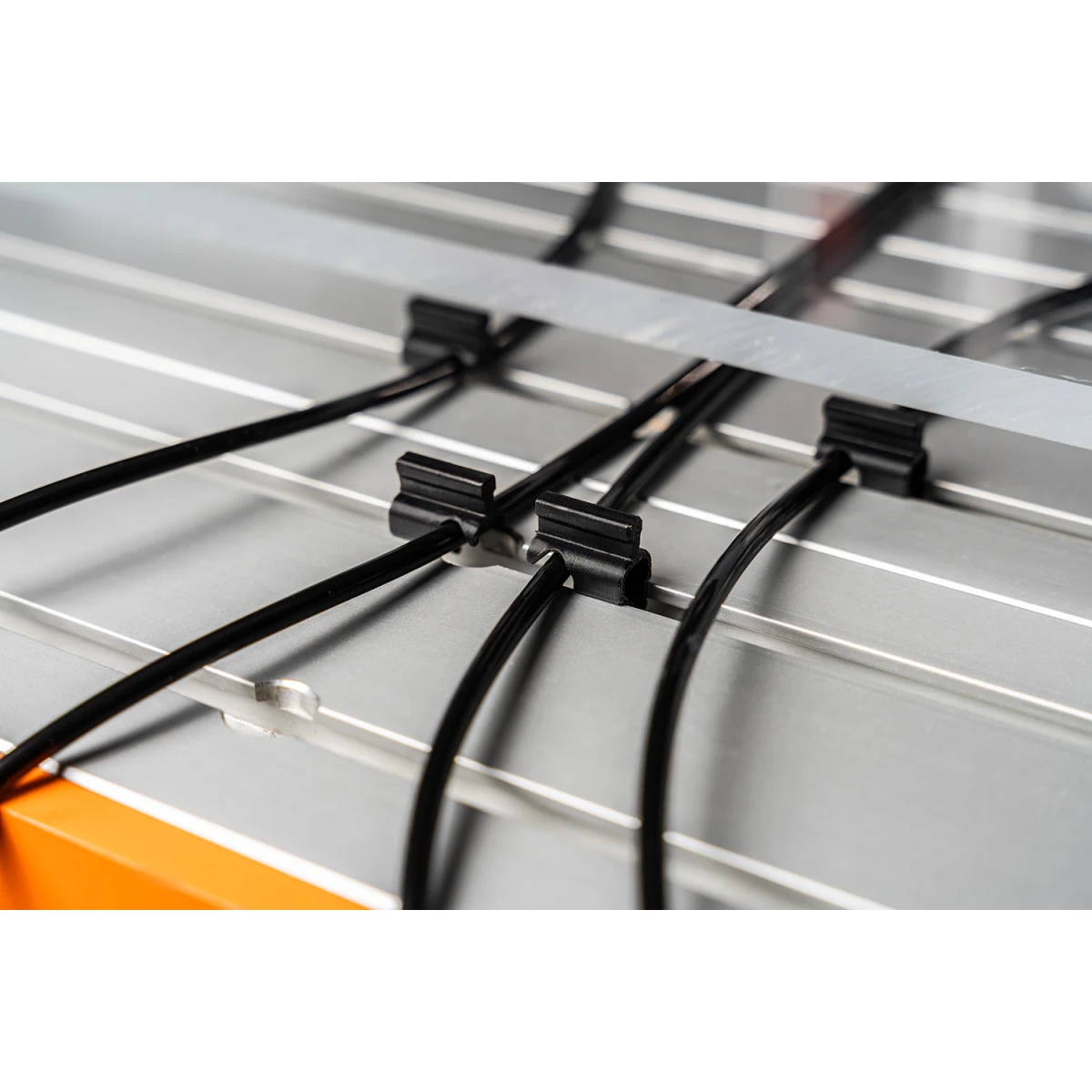

2x Zacisk mocujący przewód pneumatyczny
Uwaga: Aby w pełni wykorzystać funkcjonalność urządzenia V-Pad 55 SP, konieczne jest zapewnienie nadciśnienia dla tłoka podnoszącego oraz podciśnienia do zamocowania przedmiotu obrabianego (patrz skrzynka próżniowa z zestawu V-Pad 55 SP, nr artykułu 13677).
